Разбиение вершины
Действие команды Break противоположно команде Weld ; она используется для клонирования вершин и их присвоения смежным граням. С ее помощью вы можете отодвинуть грани от угла, где они изначально соединялись.
1. Выделите какой-нибудь объект.
2. Щелкнув по кнопке
3. Преобразуйте объект в редактируемую сетку или примените к нему модификатор Edit Mesh .
4. Активизируйте уровень выделения Vertex щечком по кнопке
5. Выделите какую-нибудь вершину (см. рис. 8.53).

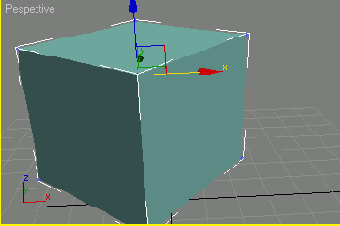

Рис. 8.53. Выделение угла параллелепипеда на уровне вершин
6. В свитке Edit Geometry щелкните по кнопке Break (рис. 8.54). Вершина будет разбита. Теперь вы можете отодвинуть смежные грани (рис. 8.55).
Рис. 8.54. Щелкните по кнопке Break, чтобы клонировать вершины

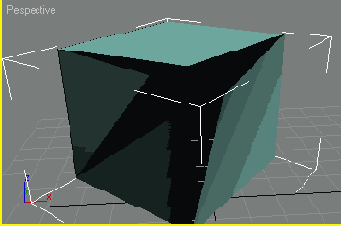

Рис. 8.55. Вид после смещения граней путем растягивания их вершин. Внутренняя часть темная, так как снят флажок свойства отображения Backface Cull
